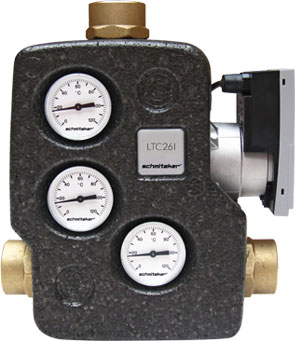

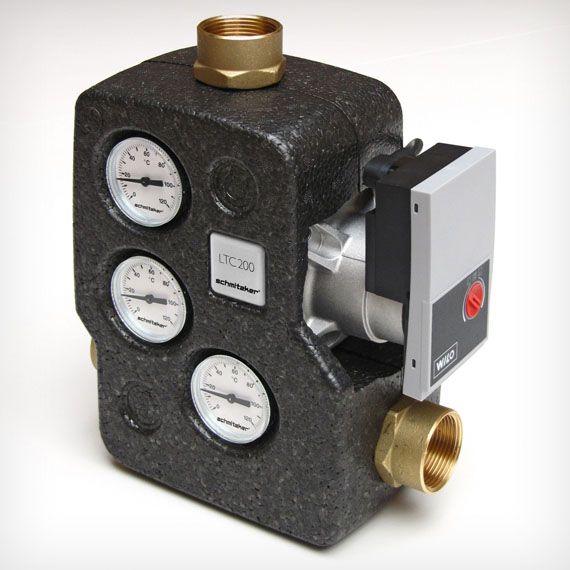

Rücklaufanhebungsgruppe

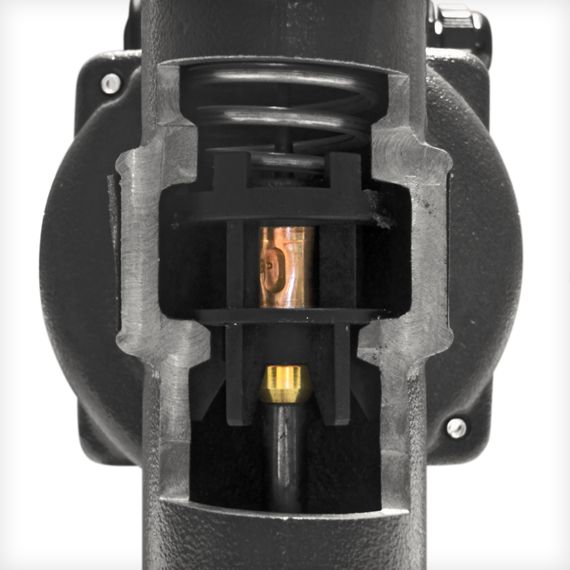

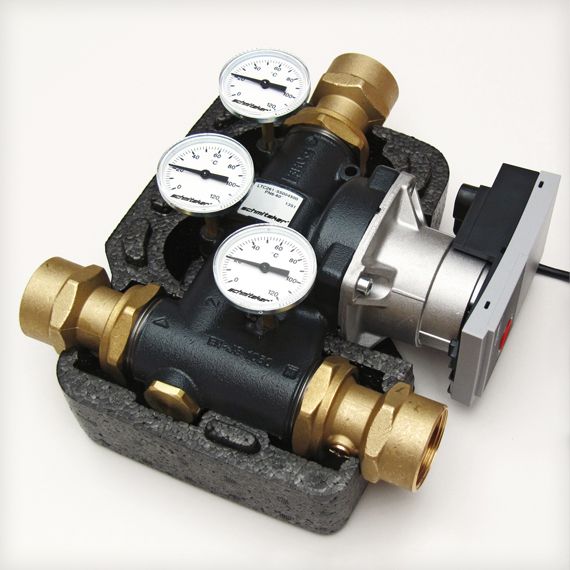

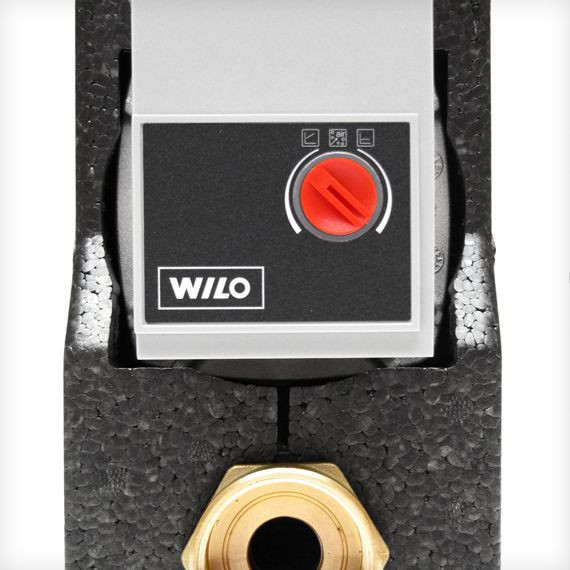

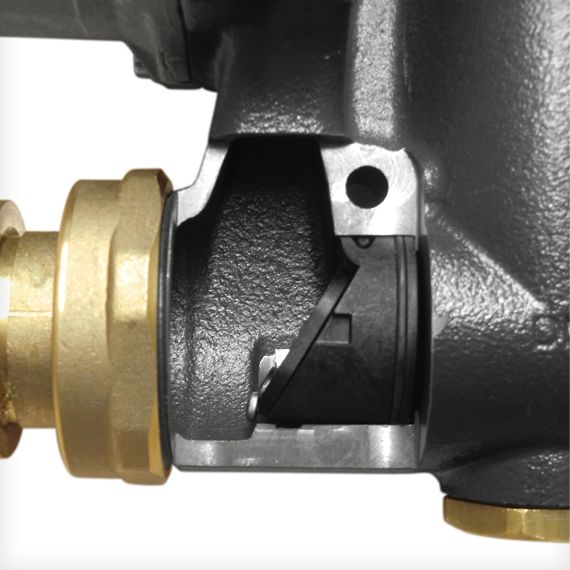

FUNKTIONSPRINZIP Die Schmitzker Rücklaufanhebung dient zur Anbindung eines Festbrennstoffkessels, z. B. wasserführender Kaminöfen und Kamineinsätze, an ein Heizungssystem oder einen Pufferspeicher. Das Regelventil sorgt dafür, dass der Festbrennstoffkessel seine Mindestbetriebstemperatur erreicht und die überschüssige Energie weitergegeben wird. Durch ihre Konstruktion ersetzt diese Rücklaufanhebungsgruppe den klassischen Anschluss der einzelnen Komponenten. Sie besteht aus Gusskörper, thermoregulierendem Ventil, WILO-Hocheffizienzpumpe (Klasse A), Rückschlagklappe, Schwerkraftbremse, Kugelventilen und drei Thermometern. Eine Deaktivierung der Schwerkraftbremse ist möglich.

SICHERHEIT Bei der Verbrennung wird die Temperatur des Vorlaufmediums im Wärmeerzeuger stark erhöht und dem Heizungssystem zugeführt. Wird nun das abgekühlte Wasser aus dem Heizungssystem oder dem Pufferspeicher zurück in den Kamin geleitet, können ohne den Einsatz der Rücklaufanhebungsgruppe große Temperaturunterschiede im Wärmetauscher entstehen. Diese wiederum führen zu einer vermehrten Kondensat- bildung an der Oberfläche des Wärmetauschers und damit zu einer verstärkten Korrosionsanfälligkeit des Kaminofens und Schornsteins.

REGELVENTIL 55 °C

REGELVENTIL 60 °C

REGELVENTIL 70 °C
